But

Passons à la configuration d'ISCSI. La partie ISCSI Target sera concentrée sur la machine "sv0.home.dom" et les quatre machines du cluster utiliseront ce service en tant qu'ISCSI Initiator. Nous nous baserons sur la configuration de l'article sur ISCSI. Nous ne nous attarderons que sur la partie à adapter sans rentrer dans les détails.

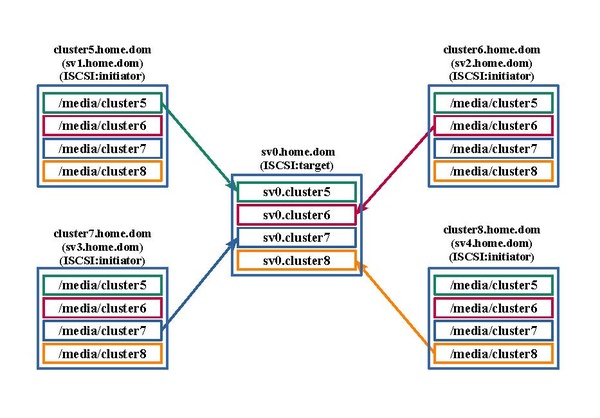

Rappelons le schéma qui illustre ces accès.

LINUX:Failover.web4.iscsi.pdf

Nous devons aborder successivement la partie Target et ensuite le côté Initiator.


Target

Cette configuration est à effectuer sur la machine "sv0.home.dom".


Partitionnement

Nous avons ajouté un disque nommé "/dev/sdb". Nous y créons quatre partitions de tailles à-peu-près égales; chacune sera attribuée à une des quatre machines virtuelles du cluster.

Au final, la commande:

fdisk -l /dev/sdb

affiche:

Disque /dev/sdb : 298,09 GiB, 320072933376 octets, 625142448 secteurs
Modèle de disque : SAMSUNG HD322GJ
Unités : secteur de 1 × 512 = 512 octets
Taille de secteur (logique / physique) : 512 octets / 512 octets
taille d'E/S (minimale / optimale) : 512 octets / 512 octets
Type d'étiquette de disque : gpt
Identifiant de disque : 0743E696-CEAF-A345-ACCF-EC0E0B61F580

Périphérique     Début       Fin  Secteurs Taille Type
/dev/sdb1         2048 157288447 157286400    75G Système de fichiers Linux
/dev/sdb2    157288448 314574847 157286400    75G Système de fichiers Linux
/dev/sdb3    314574848 471861247 157286400    75G Système de fichiers Linux
/dev/sdb4    471861248 625141759 153280512  73,1G Système de fichiers Linux


Fichier de configuration du service TGT

Le service "tgtd.service" a besoin d'un fichier de configuration reprenant nos quatre Targets.

Voici le contenu du fichier "/etc/tgt/conf.d/disque4.conf":

<target iqn.2023-03.dom.home.sv0:sv0.cluster5>
   backing-store /dev/sdb1
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator05
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator06
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator07
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator08
   incominguser diskuser Eupen2Marron
   initiator-address 192.168.1.71
   initiator-address 192.168.1.72
   initiator-address 192.168.1.73
   initiator-address 192.168.1.74
</target>

<target iqn.2023-03.dom.home.sv0:sv0.cluster6>
   backing-store /dev/sdb2
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator05
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator06
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator07
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator08
   incominguser diskuser Eupen2Marron
   initiator-address 192.168.1.71
   initiator-address 192.168.1.72
   initiator-address 192.168.1.73
   initiator-address 192.168.1.74
</target>

<target iqn.2023-03.dom.home.sv0:sv0.cluster7>
   backing-store /dev/sdb3
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator05
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator06
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator07
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator08
   incominguser diskuser Eupen2Marron
   initiator-address 192.168.1.71
   initiator-address 192.168.1.72
   initiator-address 192.168.1.73
   initiator-address 192.168.1.74
</target>

<target iqn.2023-03.dom.home.sv0:sv0.cluster8>
   backing-store /dev/sdb4
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator05
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator06
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator07
   initiator-name iqn.2023-03.dom.home.sv:sv.initiator08
   incominguser diskuser Eupen2Marron
   initiator-address 192.168.1.71
   initiator-address 192.168.1.72
   initiator-address 192.168.1.73
   initiator-address 192.168.1.74
</target>

Le premier Target sera utilisé par la machine virtuelle "cluster5.home.dom" et ainsi de suite pour les machines virtuelles "cluster6.home.dom", "cluster7.home.dom" et "cluster8.home.dom".

On remarque les quatre noms d'Initiator. Chaque machine réelle du cluster en recevra un.


Activer et lancer le service

Le service à lancer est "tgtd.service". La première commande active le service pour qu'à chaque démarrage du serveur, le service se lance. La seconde lance directement le service.

systemctl enable tgtd.service
systemctl start tgtd.service


Remarque

Il est important que cette machine soit toujours active avant l'activation de Pacemaker sur les quatre machines du cluster.


Initiator

Ces configurations sont à effectuer sur les quatre machines du cluster sauf le partitionnement et le formatage.


Configuration

Les fichiers de configuration se retrouvent dans le répertoire "/etc/iscsi". Il contient deux fichiers: initiatorname.iscsi et iscsid.conf

  • Dans le fichier "iscsid.conf", nous allons y apporter quelques modifications.

Ces modifications permettent que la machine s'authentifie auprès du serveur targets ISCSI "sv0.home.dom". Il s'agit des deux paramètres de l'option "incominguser" activés sur la machine Targets: nom d'utilisateur et son mot de passe. On ajoute ou active ces lignes:

node.session.auth.authmethod = CHAP
node.session.auth.username = diskuser
node.session.auth.password = Eupen2Marron
  • Dans le fichier "initiatorname.iscsi", on remplace la ligne existante par le nom d'initiator défini sur le serveur targets ISCSI.
    • Voici son contenu sur la machine "sv1.home.dom":
iqn.2023-03.dom.home.sv:sv.initiator05
    • Voici son contenu sur la machine "sv2.home.dom":
iqn.2023-03.dom.home.sv:sv.initiator06
    • Voici son contenu sur la machine "sv3.home.dom":
iqn.2023-03.dom.home.sv:sv.initiator07
    • Voici son contenu sur la machine "sv4.home.dom":
iqn.2023-03.dom.home.sv:sv.initiator08


Découverte

Sur les quatre machines du cluster, on exécute la commande suivante:

iscsiadm --mode discoverydb --type sendtargets --portal 192.168.1.70 --discover

qui donne:

192.168.1.70:3260,1 iqn.2023-03.dom.home.sv0:sv0.cluster5
192.168.1.70:3260,1 iqn.2023-03.dom.home.sv0:sv0.cluster6
192.168.1.70:3260,1 iqn.2023-03.dom.home.sv0:sv0.cluster7
192.168.1.70:3260,1 iqn.2023-03.dom.home.sv0:sv0.cluster8

A la suite de cette commande, les paramètres de ces quatre targets sont installés.


Connexions

Sur une des machines du cluster, on lance la commande:

systemctl start iscsi

Elle active les connexions au serveur ISCSI Target. Il n'est pas nécessaire d'activer ce service.


Quatre nouveaux devices ISCSI apparaissent que l'on peut visualiser avec la commande:

lsblk

qui affiche (seule la partie qui nous concerne est reprise):

NAME                      MAJ:MIN RM   SIZE RO TYPE MOUNTPOINTS
sdc                         8:32   0    75G  0 disk
sdd                         8:48   0    75G  0 disk
sde                         8:64   0  73,1G  0 disk
sdf                         8:80   0    75G  0 disk

On peut aussi les repérer avec la commande:

ls -al /dev/disk/by-path | grep iscsi

qui donne:

lrwxrwxrwx 1 root root   9 22 mar 19:48 ip-192.168.1.70:3260-iscsi-iqn.2023-03.dom.home.sv0:sv0.cluster5-lun-1 -> ../../sdc
lrwxrwxrwx 1 root root   9 22 mar 19:48 ip-192.168.1.70:3260-iscsi-iqn.2023-03.dom.home.sv0:sv0.cluster6-lun-1 -> ../../sdd
lrwxrwxrwx 1 root root   9 22 mar 19:48 ip-192.168.1.70:3260-iscsi-iqn.2023-03.dom.home.sv0:sv0.cluster7-lun-1 -> ../../sde
lrwxrwxrwx 1 root root   9 22 mar 19:48 ip-192.168.1.70:3260-iscsi-iqn.2023-03.dom.home.sv0:sv0.cluster8-lun-1 -> ../../sdf


Partitionnements

Sur cette même machine, on crée une partition sur chacun de ces quatre nouveaux disques.


Formatages

Sur cette même machine, on formate ces quatre nouvelles partitions:

mkfs.xfs /dev/sdc1
mkfs.xfs /dev/sdd1
mkfs.xfs /dev/sde1
mkfs.xfs /dev/sdf1


UUID

Pour le montage de ces partitions, il nous faudra connaitre leurs UUID. On peut les avoir avec la commande suivante:

ls -al /dev/disk/by-uuid

qui donne (seule la partie qui nous concerne est reprise):

lrwxrwxrwx 1 root root  10 22 mar 19:50 5506f7a0-3fee-48ad-a753-e4050f61b654 -> ../../sdc1
lrwxrwxrwx 1 root root  10 22 mar 19:50 c5c6a292-00e2-4f5b-8157-dcfd34c07bd9 -> ../../sdd1
lrwxrwxrwx 1 root root  10 22 mar 19:50 d4e00f02-a83f-4379-accf-60357830147a -> ../../sde1
lrwxrwxrwx 1 root root  10 22 mar 19:50 8fbb22bd-8624-4ff0-91a1-ac1f6bb051e4 -> ../../sdf1


Répertoires de montage

Sur les quatre machines du cluster, on crée enfin les répertoires sur lesquels ces partitions seront montées:

mkdir /media
mkdir /media/cluster5
mkdir /media/cluster6
mkdir /media/cluster7
mkdir /media/cluster8

N'oublions pas de leur affecter les droits nécessaires en fonction de leur utilisation.
