→ retour au menu de la Haute disponibilité

But

Si à la configuration précédente, nous ajoutons un client Initiator, nous pouvons passer à une installation en Failover utilisant des disques ISCSI. Cette configuration peut être facilement étendue au niveau des clients ISCSI de fonctionnalités de services WEB et de messagerie comme exposé dans l'article sur les Serveurs en Failover.


Matériel et adressage IP

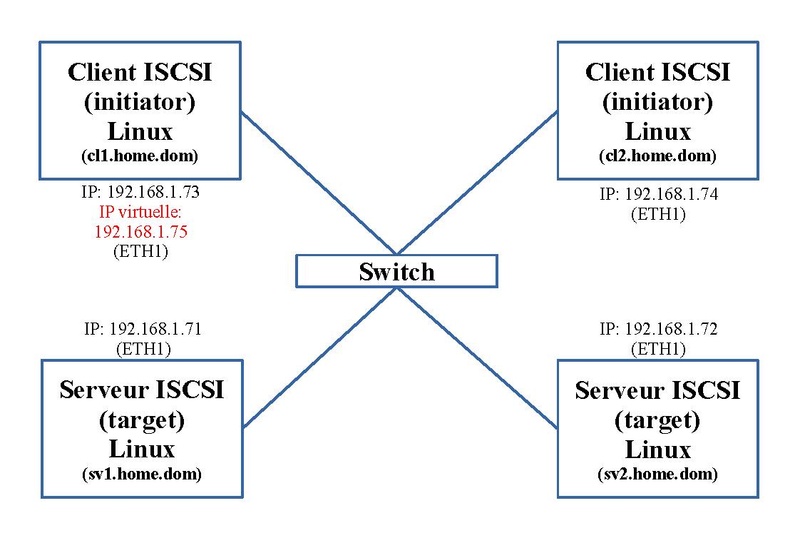

Dans notre exemple, nous utilisons deux serveurs ("target") et deux clients ("initiator"). Le schéma ci-dessous nous montre l'adressage IP et le nom de ces quatre machines. En outre pour mettre la fonction Failover, une adresse IP virtuelle est ajoutée. Elle passera d'un client ISCSI à l'autre.

LINUX:Iscsi1.pdf


Prérequis

Configurations de base

En premier, les Prérequis doivent être effectués.


Fichier "hosts"

Sur chaque machine du cluster, on ajoute un nom aux différentes adresses réseaux. On le fait en local dans le fichier "/etc/hosts" suivant le schéma ci-dessus. Son contenu devient:

127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6

192.168.1.71 sv1.home.dom
192.168.1.72 sv2.home.dom

192.168.1.73 cl1.home.dom
192.168.1.74 cl2.home.dom
192.168.1.75 cluster.home.dom

# serveur mail
192.168.1.110 servermail.home.dom home.dom


ISCSI

Nous nous baserons sur la configuration de l'article sur ISCSI à part qu'on double le client Initiator. Mais les services "tgtd.service" sur les serveurs Target ne sont pas lancés et le service "iscsi.service" ainsi que les montages des disques ISCSI "/datab" et "/datac" (fichier "/etc/fstab") sur les clients Initiator ne sont pas lancés. C'est Pacemaker qui s'en chargera.


En outre, comme nous avons ici deux clients au lieu d'un, il faut ajouter la ligne suivante dans le fichier "/etc/tgt/conf.d/diskb.conf" sur les deux machines "sv1.home.dom" et "sv2.home.dom". Elle permet à la machine "cl2.home.dom" d'accéder aux espaces ISCSI chacun avec son propre "initiator-name".

  initiator-name iqn.2023-02.dom.home.sv:sv.initiator02
  initiator-address 192.168.1.74


De plus, sur la machine client "cl2.home.dom" (Initiator), le fichier "/etc/iscsi/initiatorname.iscsi" contient le second InitiatorName introduit sur les machines serveurs ISCSI (target):

InitiatorName=iqn.2023-02.dom.home.sv:sv.initiator02

Sur la machine client "cl1.home.dom" (Initiator), ce même fichier reste inchangé:

InitiatorName=iqn.2023-02.dom.home.sv:sv.initiator01


Configuration de base

La Configuration de base de Pacemaker doit être effectuée avec quelques modifications car nous avons quatre machines dans le cluster au lieu de deux. Quelques modifications seront apportées ensuite. Nous allons passer rapidement en revue ces opérations.


Opérations locales

Sur chaque machine:

  • le mot de passe de l'utilisateur "hacluster" est à implémenter. "Chasse4321Eau" pour mémoire.
  • le service "pcsd.service" est à configurer et est lancé.


Initialisation du cluster

Pour initialiser le cluster, on effectue ces opérations sur une seule machine du cluster:

pcs host auth sv1.home.dom sv2.home.dom cl1.home.dom cl2.home.dom -u hacluster -p Chasse4321Eau
pcs cluster setup fo_cluster \
 sv1.home.dom addr=192.168.1.71 sv2.home.dom addr=192.168.1.72 cl1.home.dom addr=192.168.1.73 cl2.home.dom addr=192.168.1.74 \
 transport knet ip_version=ipv4 link transport=udp mcastport=5420


Calcul du quorum

Si un des deux serveurs Target est indisponible, le disque SCSI sur le client Initiator actif doit être arrêté pour éviter tout blocage et si ce disque est indisponible, des fonctions du client sont aussi perturbées. L'ensemble du système est à arrêter. Par contre, si un des clients est arrêté, les services basculent sur l'autre client ISCSI et tout le système continue à fonctionner.

Ce problème se résume au calcul du quorum.

Par défaut, chaque machine a un vote; ce qui nous fait au total, quatre votes disponibles.

Un autre paramètre important est le nombre de votes souhaités ou "expected_votes". Par défaut il correspond au nombre total de votes apportés par les machines du cluster.

Le "quorum" se calcule de la façon suivante. On divise le paramètre "expected_votes" par deux; on en prend la partie entière auquel on ajoute une unité.

Dans notre situation, le quorum:

(4 votes)/2 + 1 = 3

Or nous sommes en présence d'une situation mixte; Si un des serveurs ISCSI s'arrête, les ressources de Pacemaker s'arrêtent et si un des clients ISCSI s'arrête, les ressources de Pacemaker se transfèrent sur l'autre client ISCSI.

Pour y arriver, nous allons passer par deux étapes:

  • nous attribuons 2 votes à chaque serveur ISCSI
  • nous attribuons 1 vote à chaque client ISCSI
  • le nombre de votes souhaités est mis à 8

Le calcul du quorum devient:

(8 votes souhaités)/2 + 1 = 5

Voyons les deux cas de figure:

  • Si un client ISCSI s'arrête, le nombre total de votes est de 5 (2*2 votes des serveurs ISCSI + 1 vote de l'autre client ISCSI). Le quorum est maintenu et les ressources de Pacemaker basculent vers l'autre client ISCSI.
  • Si par contre un serveur ISCSI s'arrête, le nombre total de votes est de 4 (2 votes de l'autre serveur ISCSI + 2*1 votes des clients ISCSI). Le quorum n'est pas atteint et les ressources de Pacemaker s'arrêtent.


Modification de la configuration de Corosync

Pour atteindre ce quorum, il faut adapter sur chaque machine du cluster, le fichier "/etc/corosync/corosync.conf". La dernière commande a créé ce fichier. Dans la section "quorum", on va ajouter l'option "expected_votes: 8" et dans la sous-section "node" des serveurs ISCSI, on ajoute l'option "quorum_votes: 2".

Ce fichier devient:

totem {
   version: 2
   cluster_name: fo_cluster
   transport: knet
   ip_version: ipv4
   crypto_cipher: aes256
   crypto_hash: sha256
   cluster_uuid: 678de5645057479a8b2c99180f3b3133

   interface {
       knet_transport: udp
       linknumber: 0
       mcastport: 5420
   }
}

nodelist {
   node {
       ring0_addr: 192.168.1.71
       name: sv1.home.dom
       nodeid: 1
       quorum_votes: 2
   }

   node {
       ring0_addr: 192.168.1.72
       name: sv2.home.dom
       nodeid: 2
       quorum_votes: 2
   }

   node {
       ring0_addr: 192.168.1.73
       name: cl1.home.dom
       nodeid: 3
       quorum_votes: 1
   }

   node {
       ring0_addr: 192.168.1.74
       name: cl2.home.dom
       nodeid: 4
       quorum_votes: 1
   }
}

quorum {
   provider: corosync_votequorum
   expected_votes: 8
}

logging {
   to_logfile: yes
   logfile: /var/log/cluster/corosync.log
   to_syslog: yes
   timestamp: on
}


Lancement du cluster

Pour lancer l'ensemble, on exécute les commandes suivantes à partir d'une seule machine:

pcs cluster enable --all
pcs cluster start --all

On n'oublie pas d'activer les trois services sur les quatres machines du cluster:

systemctl enable pcsd.service corosync.service pacemaker.service


Fin de la configuration

Par la même occasion exécutez la fin de la configuration de base:

pcs property set stonith-enabled=false
pcs property set no-quorum-policy=stop

La dernière spécifie que si le quorum n'est pas atteint, les ressources de Pacemaker sont arrêtées.


Vérification du quorum

Sur chaque machine, exécutez cette commande:

pcs status corosync

qui donne:

Quorum information
------------------
Date:             Wed Mar  1 17:11:22 2023
Quorum provider:  corosync_votequorum
Nodes:            4
Node ID:          1
Ring ID:          1.7d
Quorate:          Yes

Votequorum information
----------------------
Expected votes:   8
Highest expected: 8
Total votes:      6
Quorum:           5
Flags:            Quorate

Membership information
----------------------
    Nodeid      Votes Name
         1          2 sv1.home.dom (local)
         2          2 sv2.home.dom
         3          1 cl1.home.dom
         4          1 cl2.home.dom

Si ce n'est pas le cas sur un machine, redémarrez y les trois services:

systemctl restart pcsd.service corosync.service pacemaker.service


Configuration des ressources

Script

On effectue la suite des commandes suivantes à partir d'une des machines du cluster. On peut les mettre dans un script.

#!/bin/bash

pcs resource create ClusterTgtd1 systemd:tgtd op monitor interval=30s
pcs constraint location ClusterTgtd1       prefers cl1.home.dom=-INFINITY
pcs constraint location ClusterTgtd1       prefers cl2.home.dom=-INFINITY
pcs constraint location ClusterTgtd1       prefers sv1.home.dom=INFINITY
pcs constraint location ClusterTgtd1       prefers sv2.home.dom=-INFINITY

pcs resource create ClusterTgtd2 systemd:tgtd op monitor interval=30s
pcs constraint location ClusterTgtd2       prefers cl1.home.dom=-INFINITY
pcs constraint location ClusterTgtd2       prefers cl2.home.dom=-INFINITY
pcs constraint location ClusterTgtd2       prefers sv1.home.dom=-INFINITY
pcs constraint location ClusterTgtd2       prefers sv2.home.dom=INFINITY

pcs resource create ClusterIscsid systemd:iscsi op monitor interval=30s
#pcs constraint location ClusterIscsid       prefers cl1.home.dom=1000
#pcs constraint location ClusterIscsid       prefers cl2.home.dom=100
pcs constraint location ClusterIscsid       prefers sv1.home.dom=-INFINITY
pcs constraint location ClusterIscsid       prefers sv2.home.dom=-INFINITY

pcs constraint order ClusterTgtd1  then start ClusterIscsid
pcs constraint order ClusterTgtd2  then start ClusterIscsid

pcs resource create ClusterIP ocf:heartbeat:IPaddr2 ip=192.168.1.75 nic=eth1 cidr_netmask=24 iflabel=ethcl1 lvs_support=true op monitor interval=30s
#pcs constraint location ClusterIP       prefers cl1.home.dom=1000
#pcs constraint location ClusterIP       prefers cl2.home.dom=100
pcs constraint location ClusterIP       prefers sv1.home.dom=-INFINITY
pcs constraint location ClusterIP       prefers sv2.home.dom=-INFINITY

pcs constraint colocation add ClusterIP            with    ClusterIscsid score=INFINITY
pcs constraint order ClusterIscsid then start ClusterIP

pcs resource create ClusterMailTo ocf:heartbeat:MailTo email=root subject="FailOver_Home" op monitor interval=30s
#pcs constraint location ClusterMailTo       prefers cl1.home.dom=1000
#pcs constraint location ClusterMailTo       prefers cl2.home.dom=100
pcs constraint location ClusterMailTo       prefers sv1.home.dom=-INFINITY
pcs constraint location ClusterMailTo       prefers sv2.home.dom=-INFINITY

pcs constraint colocation add ClusterMailTo        with    ClusterIscsid score=INFINITY
pcs constraint order ClusterIP     then start ClusterMailTo

pcs resource create ClusterFsDatab ocf:heartbeat:Filesystem \
 device="/dev/disk/by-uuid/74435bdf-f453-471f-aa85-ec5418d59cfd" \
 directory="/datab" fstype="xfs" \
 "options=defaults,_netdev" \
 op monitor interval=20s on-fail=stop
#pcs constraint location ClusterFsDatab       prefers cl1.home.dom=1000
#pcs constraint location ClusterFsDatab       prefers cl2.home.dom=100
pcs constraint location ClusterFsDatab       prefers sv1.home.dom=-INFINITY
pcs constraint location ClusterFsDatab       prefers sv2.home.dom=-INFINITY

pcs constraint colocation add ClusterFsDatab        with    ClusterIscsid score=INFINITY
pcs constraint order ClusterIP then start ClusterFsDatab

pcs resource create ClusterFsDatac ocf:heartbeat:Filesystem \
 device="/dev/disk/by-uuid/c45eb09d-3eae-4090-995f-3da5ab7d167c" \
 directory="/datac" fstype="xfs" \
 "options=defaults,_netdev" \
 op monitor interval=20s on-fail=stop
#pcs constraint location ClusterFsDatac       prefers cl1.home.dom=1000
#pcs constraint location ClusterFsDatac       prefers cl2.home.dom=100
pcs constraint location ClusterFsDatac       prefers sv1.home.dom=-INFINITY
pcs constraint location ClusterFsDatac       prefers sv2.home.dom=-INFINITY

pcs constraint colocation add ClusterFsDatac        with    ClusterIscsid score=INFINITY
pcs constraint order ClusterIP then start ClusterFsDatac


Ajout des ressources Tgtd

Ces deux premiers blocs créent les ressources "ClusterTgtd1" et "ClusterTgtd2" qui lancent le service "tgtd.service" sur les serveurs Target. Les contraintes de localisation imposent d'une part que cette ressource soit lancée sur chaque machine serveur Target ("INFINITY"); la ressource "ClusterTgtd1" est lancée sur la machine "sv1.home.dom" et la ressource "ClusterTgtd2" est lancée sur la machine "sv2.home.dom". D'autre part, la ressource concernée ne se lance pas sur l'autre serveur Target ni sur les client Initiator "cl1.home.dom" et "cl2.home.dom" ("-INFINITY").


Ajout de la ressource Iscsi

De la même façon, le service "iscsi.service" est initié par la ressource "ClusterIscsid" qui ne peut être localisé que sur une des machines Initiator "cl1.home.dom" ou "cl2.home.dom". Cette ressource ne sera lancée qu'après que les ressources lançant la partie serveur ISCSI Target soient lancée. En commentaire, les contraintes de préférence permettent, si on enlève les commentaires de préférer la machine "cl1.home.dom" si elle est active.


Ajout de la ressource de l'adresse IP virtuelle

Vient ensuite la création de notre ressource "ClusterIP" en suivant la fonction déjà rencontrée "ocf:heartbeat:IPaddr2" que nous attribuons à la machine active "cl1.home.dom" ou "cl2.home.dom". En commentaire, nous retrouvons les mêmes contraintes de préférence que ci-dessus.


Ajout de la ressource de notification par mail

Vient ensuite la création de notre ressource "ClusterMailTo" traditionnelle que nous attribuons à la machine active "cl1.home.dom" ou "cl2.home.dom". En commentaire, nous retrouvons les mêmes contraintes de préférence que ci-dessus.


Ajout des ressources disques ISCSI

Enfin viennent les deux blocs de création des ressources "ClusterDatab" et "ClusterDatac" qui vont monter les deux espaces disques ISCSI sur les répertoires "/datab" et "/datac". Elles utilisent la fonction "ocf:heartbeat:Filesystem" déjà rencontrée par le passé. On y retrouve les paramètres qui avaient été mis dans le fichier "/etc/fstab". Ces ressources ne seront localisées que sur la machine active "cl1.home.dom" ou "cl2.home.dom". Evidemment ces ressources ne peuvent être lancées qu'après la ressource "ClusterIscsid". En commentaire, nous retrouvons les mêmes contraintes de préférence que ci-dessus.


Colocation

Ces 5 dernières ressources se retrouvent ensemble.


Problèmes

Lors de l'exécution de ce script, quelques erreurs peuvent apparaître. Lors de la création des ressources, Pacemaker essaie de la lancer sur une machine; si ce lancement est impossible sur une machine car elle ne lui est pas destinée, non configurée, il y a erreur. Ceci se régularise dès la localisation est implémentée.

Il faut nettoyer ces erreurs. Voici un script général qui passe tout en revue:

#!/bin/bash

pcs resource cleanup ClusterMailTo
pcs resource cleanup ClusterIP
pcs resource cleanup ClusterIscsid
pcs resource cleanup ClusterTgtd1
pcs resource cleanup ClusterTgtd2
pcs resource cleanup ClusterFsDatab
pcs resource cleanup ClusterFsDatac

pcs stonith history cleanup sr1.home.dom
pcs stonith history cleanup sr2.home.dom
pcs stonith history cleanup cl1.home.dom
pcs stonith history cleanup cl2.home.dom


Autre problème, lors de l'arrêt des machines juste après l'exécution, l'arrêt du service "pacemaker.service" bloque. Ce problème n'apparaî plus par la suite. Je conseille d'arrêter ces trois services au moins sur une machine lors de ce premier arrêt global:

 systemctl stop pcsd.service corosync.service pacemaker.service


Notons qu'il y a des moyens de contourner ce problème au lieu de les exécuter en direct; ce que nous n'avons pas fait.


Statut

Après cette opération, l'état du cluster peut être visualisé par la commande:

crm_mon -1

qui donne dans le cas des trois machines actives:

Status of pacemakerd: 'Pacemaker is running' (last updated 2023-03-10 21:16:52 +01:00)
Cluster Summary:
  * Stack: corosync
  * Current DC: sv1.home.dom (version 2.1.5-3.fc37-a3f44794f94) - partition with quorum
  * Last updated: Fri Mar 10 21:16:52 2023
  * Last change:  Fri Mar 10 11:17:54 2023 by hacluster via crmd on cl1.home.dom
  * 4 nodes configured
  * 7 resource instances configured

Node List:
  * Online: [ cl1.home.dom cl2.home.dom sv1.home.dom sv2.home.dom ]

Active Resources:
  * ClusterTgtd1        (systemd:tgtd):  Started sv1.home.dom
  * ClusterTgtd2        (systemd:tgtd):  Started sv2.home.dom
  * ClusterIscsid       (systemd:iscsid):        Started cl1.home.dom
  * ClusterIP   (ocf::heartbeat:IPaddr2):        Started cl1.home.dom
  * ClusterMailTo       (ocf::heartbeat:MailTo):         Started cl1.home.dom
  * ClusterFsDatab      (ocf::heartbeat:Filesystem):     Started cl1.home.dom
  * ClusterFsDatac      (ocf::heartbeat:Filesystem):     Started cl1.home.dom

Et dans le cas où un des serveurs ISCSI est arrêté:

Status of pacemakerd: 'Pacemaker is running' (last updated 2023-03-10 21:19:11 +01:00)
Cluster Summary:
  * Stack: corosync
  * Current DC: sv1.home.dom (version 2.1.5-3.fc37-a3f44794f94) - partition WITHOUT quorum
  * Last updated: Fri Mar 10 21:19:11 2023
  * Last change:  Fri Mar 10 11:17:54 2023 by hacluster via crmd on cl1.home.dom
  * 4 nodes configured
  * 7 resource instances configured

Node List:
  * Online: [ cl1.home.dom cl2.home.dom sv1.home.dom ]
  * OFFLINE: [ sv2.home.dom ]

Active Resources:
  * No active resources

Dans ce second cas, la commande:

pcs status corosync

donne:

Quorum information
------------------
Date:             Fri Mar 10 21:21:56 2023
Quorum provider:  corosync_votequorum
Nodes:            3
Node ID:          1
Ring ID:          1.47
Quorate:          No

Votequorum information
----------------------
Expected votes:   8
Highest expected: 8
Total votes:      4
Quorum:           5 Activity blocked
Flags:

Membership information
----------------------
    Nodeid      Votes Name
         1          2 sv1.home.dom (local)
         3          1 cl1.home.dom
         4          1 cl2.home.dom




→ retour au menu de la Haute disponibilité

Récupérée de « https://www.adbweb.gslb.eu/wiki/index.php?title=LINUX:Pacemaker_-_ISCSI_en_Failover&oldid=4197 »
